Home > 대수선 및 구조보강공사 > 건물안전진단과 구조보강
모든 건축물이 안전진단을 받고 구조보강이 필요한 것은 아니지만 건축물의 노후 , 증축 , 용도변경 , 화재 , 주변공사 , 리모델링과 같이 구조체의 하중 증가나 변경이 동반될 시에는 안전진단을 받는 것이 건물의 안전과 재해방지에 필요합니다.
1. 서류조사

도면검토
구조검토
유지관리 일지 검토
2. 현장조사
시공상태 조사
- 비파괴 검사
- 철근시공량 측정
기둥,보,슬라브의 균열,변형 계측
- Crack Gauge
- Crack Monitor
구조물 거동계측
- Level Gauge
- 부동침하 , 처짐확인
- 기울기 측정
사진판독용 실사촬영
- 구조결합상태
- 건물 누수 상태
- 콘크리트 박리,박락,층분리, 철근노출,들뜸,백태 등
- 페인트 분리 현상
3. 진단평가
   - 기준적합, 부적합 판정

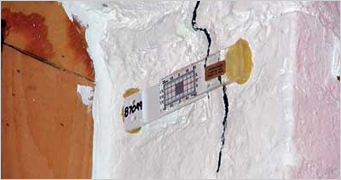

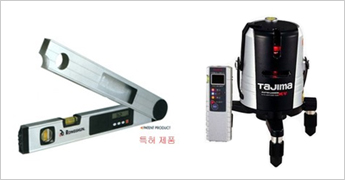

Level Gauge Crack Gauge

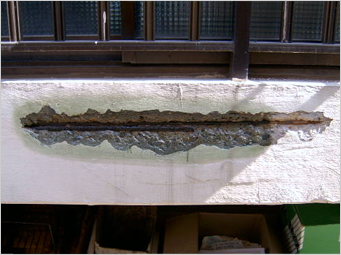

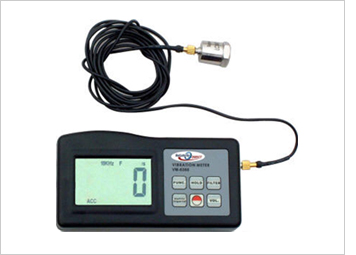

비파괴 검사기 콘크리트 박리로 인한 철근노출
내진검토 의무 건축물 - 대수선,증축,개축시
3층 이상
연면적 1000㎡ 이상
높이 13m이상
기둥과기둥(혹은 내력벽과 내력벽)의 거리가 10m 이상
처마높이가 9m 이상
미관심의 지역의 외장재 교체공사
※ 88년 이전 건축물은 거의 대부분 내진 설계가 적용되지 않았음
내진보강방법
그 외의 구조보강공사 방법

강판보강공법
(주요 구조부 인장 , 전단력 부족)
강판보강공법은 기존의 콘크리트에 강판을 부착하고
그 사이에 Epoxy grouting 으로 일체화시켜 구조물을
보강하는 공법입니다.
표면처리
강판 제작 및 현도
강판설치 및 ANCHOR 처리
용접
강판설치 후 공극 EPOXY GROUTING
마감(방청+조합페인트)

강재보강공법
(주요 구조부 인장 , 전단력 부족)
표면처리
강재 가공 및 제작
용접
가공된 강재 설치
천공작업 및 ANCHOR시공
쐐기PLATE 또는 GROUTING 마감
(방청+조합페인트)

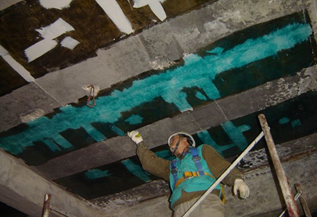

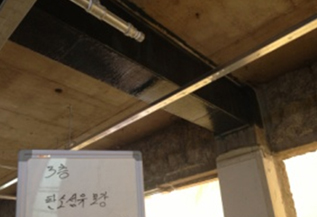

탄소섬유보강법 (슬라브,구조부재 하중변경에 따른 인장력 증가)
기존 건물의 보 및 슬라브에 탄소섬유시트로 보강하는 공법으로 탄소섬유가 일 방향으로 배열되어 있어
탄소섬유가 가지는 뛰어난 강도 특성을 이용한 보강공법입니다.
표면 그라인딩
손상부위 복구
프라이머 도포
불육수정
탄소섬유시트 부착
양생 / 마감도장

콘크리트 균열보수공법
( 균열에 따른 철근 부식방지 )
균열보수는 균열로 인한 철근의 손상을 방지함이
주목적임, 에폭시를 저압주사기를 이용하여 주입함.
크랙 조사
청소
좌대의 부착
크랙 실링
실링제의 양생
주입
주입제 양생
마무리

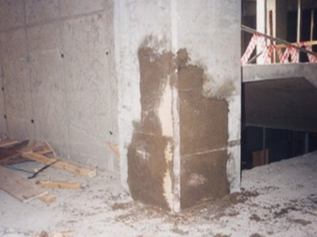

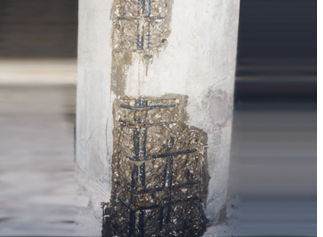

콘크리트 팻칭공법 (콘크리트 중성화에 따른 강도저하)
부식된 콘크리트 파취
표면 샌드부라씽
철근의 녹을 완전 제거후 녹방지 코팅제 도포
콘크리트 보수몰탈 시공
현장 여건에 따라 중성화방지제 도포
단면증설보강공법 (주요 구조부재 하중증가)
기존 콘크리트 파취
앵카볼트/철근설치
신구접착제 도포
거푸집 설치
콘크리트 타설
양생
거푸집 해체
마감
